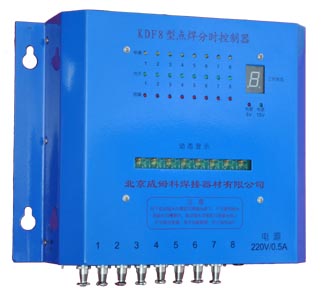

KDF8型點焊分時控制器 大家知道，點焊工藝存在下列三個特點： 一是焊接電流很大，動輒幾千安培、上萬安培，折合成原邊電流往往是幾十安培、乃至幾百安培。 二是焊接時間非常短暫，一般為幾十毫秒或幾百毫秒。 三是相對于焊接時間，其輔助工作時間很長，一般為幾秒鐘，是焊接時間的幾倍乃至幾十倍。 由于點焊機上電焊接時電流很大（幾十至幾百安），往往會造成電力變壓器超負荷運行，并導致較大的電壓跌落。如果同時有多臺點焊機同時上電，將會對電網造成極大的沖擊，致使電力變壓器和相應的配電設備無法正常運轉，最終導致點焊機和其它用電設備工作失常，焊接工作無法進行、焊接質量無法得到保證。 為了解決多臺點焊機同時工作造成的電力變壓器過負荷問題，多數用戶的解決方法是加大電力變壓器的容量，使多臺焊機工作時的容量與變壓器的容量相匹配。這種方法雖然有效，但存在下述三個方面的缺陷： 一是設備投資大，需要更換大容量的電力變壓器，除了設備投資以外還要支出一筆不菲的增容費和設備安裝、改造費用； 二是電力變壓器的空載損耗費用會大幅度增加，由于點焊機是一種焊接時間非常短暫的焊接設備，大部分時間處于掉電狀態，而此時用戶仍然要支付高額的電力變壓器空載損耗費用； 三是當用戶焊接設備的總?cè)萘堪l(fā)生變化時，要多次改變供電設備的容量，這無論從經濟角度還是從技術角度來看，都是不可行的。
KDF8型點焊分時控制器可以在不增加電力變壓器容量的情況下，只需少量投資就可以解決供電能力偏小而焊機總?cè)萘窟^大的矛盾。該控制器利用點焊過程中上電時間相對較短這一特點，使8臺焊機協調工作、錯開運行、輪流上電，確保每一時刻只有一臺焊機處于上電焊接狀態，而其他焊機處于輔助工作狀態，從而避免了多臺焊機同時上電而對供電設備造成的過大沖擊。 使用KDF8型點焊分時控制器時，應將受控的點焊控制器通過導線連接到該分時控制器。當某臺點焊機完成預壓而欲進入焊接程序段時，向KDF8發出申請信號，KDF8將對所有申請信號按照申請的先后順序進行排隊處理，并在前一臺焊機結束上電焊接狀態而進入保持程序段時對后一臺焊機的申請作出回應，允許其進入焊接程序段，直到該焊機進入保持狀態后再允許另一臺焊機上電焊接，并周而復始地循環下去。 由于點焊工藝中輔助工作的時間較長，而焊接時間很短，因而發出焊接申請信號的焊機幾乎無須等待，焊機的操作者也不會感到等待時間的存在。 KDF8型點焊分時控制器最多可以控制8臺點焊機。對于連接到KDF8的點焊機，可以隨時通過開關切斷與KDF8的連接而獨立工作。 當用戶點焊機數量較多時，應將焊機分別連接到電源的三相上，以保持三相平衡，并用三臺KDF8分別進行控制。當用戶在三相電源上連接24臺點焊機、并使用KDF8點焊分時控制器時，其對電力變壓器的容量要求只相當于3臺點焊機的容量要求。該容量是指24臺聯網點焊機中容量最大的3臺點焊機的額定容量。 該控制器應與我公司生產的帶有網絡接口的各種型號的點焊控制器配合使用。 尺寸：寬320mm 高240mm 厚80mm 重量：2.1kg 電源：220V/20W
|
||
|
|
||
|
