控制器與主可控硅的聯結 電阻焊控制器至少有一對可控硅觸發輸出端。該端通過一只300歐左右、10W的限流電阻Rx與可控硅的控制極、陰極或第二陽極相連，其聯結電路如下圖所示：
說明：1、圖中虛線框內表示的是控制器內部的雙向可控硅和保護電阻�！坝|發控制端”指的是用于觸發外部可控硅的觸發信號輸出端。 2、與單向可控硅連接時，在SCR的陰極和控制極之間應反向接入二極管1N4007（圖一中的D1和D2）。其作用是為另一只可控硅的觸發信號提供通路。但對于那些陰極和控制極之間雙向?qū)ǖ?/span>可控硅（這種產品居多數），則不必接入反向二極管。兩只可控硅的觸發性能應盡可能一致，以減小焊接變壓器中的直流分量。 3、R和C的作用為抑制換向過電壓，起到保護可控硅的作用。電容C的參數為0.1μf/1200V（變壓器容量較大時，應取較大電容值）；電阻R的參數應 為100Ω/10W左右。 4、為了有效地吸收可控硅兩端的過電壓，建議在可控硅兩端并聯壓敏元件Rv（即與RC吸收電路并聯）。該元件建議采用820V、5KA的壓敏電阻。 5、吸收元件R、C和Rv的安裝位置應盡量靠近被保護的可控硅，而且連線應盡可能短。 6、在焊接變壓器的原邊，應并聯一只大功率的電阻Rp，用以改善焊接變壓器空載時的功率因數，其阻值在150~500Ω之間（變壓器容量大時，應取較小電阻值）。該電阻的瓦數，用戶可自行計算。 7、外部限流電阻Rx的阻值在200~500Ω之間選擇。在確保SCR可靠觸發的前提下，電阻值應盡量選取較大數值，以限制觸發電流。功率為10~25W。

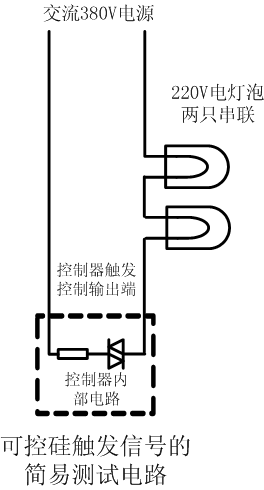

可控硅觸發輸出信號的簡易測試方法
當用戶欲判斷控制器工作是否正常時，可按右圖所示的方法，將兩只220V/60W的 白熾燈泡與控制器的可控硅輸出端串聯后接在交流380V電源上，然后接通控制器的電源。 注意，控制器與燈泡必須接入同一個380V電源。否則無法達到同步控制的目的。 調整控制器的熱量到某一數值，并將周波數調至較大數值（例如99），使腳踏開關接點閉合，如果控制器工作正常，燈泡的明暗時間及亮度均應受控制器的控制；否則，很可能是控制器發生了故障。 當判定控制器發生故障后，可以打開控制器箱罩，在線路板上很容易找到一矩形、白色、陶瓷外殼的水泥電阻，其參數為100歐/5W。該電阻的主要作用是起到限流保護作用。當外電路發生短路故障時，該電阻可因過流而燒毀。用戶可以用萬用表測量該電阻的阻值，如果阻值無窮大，表示該電阻燒毀，應予以更換。更換后的電阻，其功率不應大于5W。
|
||
|
|
||
|
